Спектроколориметр «ТКА-ВД»/01

Спектроколориметр «ТКА-ВД»/01 - измерения в режиме яркости, используется оптика, переносящая изображение (к примеру, монитора) в плоскость входной щели. Угол наблюдения и соответственно формируемая площадь изображения определяется шириной щели и высотой светочувствительного элемента.

Приборы предназначены для измерения координат цветности и коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г. (Международной Комиссии по Освещению), яркости самосветящихся и несамосветящихся поверхностей накладным способом и яркости киноэкранов. Применяются для измерения цветовых характеристик и освещенности сигнальных огней, световых табло, рекламных экранов, киноэкранов, светофоров и т.д.

Спектроколориметр «ТКА-ВД»/01
Внешний вид модели
Спектроколориметр ТКА-ВД/01

Основные технические характеристики

Тип Прямой метод измерения
Приёмник Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов
Оптический диапазон 390÷760 нм
Количество точек опроса 61
Поле зрения блока (для блока 01)
Диапазоны измерения:
- коррелированной цветовой температуры 1600 ÷ 16 000 К
- координат цветности  x = 0,004 ÷ 0,734; y = 0,005 ÷ 0,834
u' = 0,007 ÷ 0,623; v' = 0,005 ÷ 0,595
Пределы рабочей яркости 10 ÷ 20 000 кд/м²
Пределы допустимого значения абсолютной погрешности измерения координат цветности x, y,  не более:
- тепловых источников ±0,005
- др. источников со сплошным спектром излучения ±0,02
Предел допустимого значения основной относительной погрешности
измерения коррелированной цветовой температуры, не более
5,0 %
Диапазон измерения коррелированной цветовой температуры, К

Абсолютная погрешность для тепловых источников, К, не более

Абсолютная погрешность для др. источников, К, не более

1600-2300

±10

±50

2300-3300

±20

±100

3300-5100

±50

±200

5100-7200

±100

±500

7200-11000

±200

±1000

11000-16000

±500

±1500

Габаритные размеры прибора (не более)
Дисплей двухстрочный 16 знаковый ЖКД со светодиодной подсветкой
Измерительный блок 165х85х35 мм
Фотометрическая головка 240х70х70 мм
Масса прибора (не более) (без штатива) 1,5 кг
Для питания приборов используется NiMH аккумуляторная батарея -  типоразмер батареи «Крона» 8,4 В

Лазерное устройство класса 2

Выходная мощность лазера: <5 мВт
Длина волн излучения лазера 630-670 нм
Описание луча: коллиматорный (параллельный луч)

Устройство и принцип работы

Принцип действия прибора основан на измерении спектра излучения источника оптического излучения в видимой области (390 … 750) нм с последующей математической обработкой результатов измерения с помощью микропроцессорного устройства.


Конструкция

Конструктивно прибор состоит из двух функциональных блоков: оптоэлектронного блока и блока обработки сигнала, связанных между собой гибким многожильным кабелем с батарейным питанием. Все измеряемые величины выводятся на встроенный цифровой индикатор (дисплей). На корпусе прибора расположен разъем USB типа B.

Существует возможность экспорта данных, полученных в приборе, в программу под Windows для дальнейшего анализа. Прибор может быть подключен по полудуплексному синхронному последовательному интерфейсу к компьютеру или иному контроллеру. В комплект поставки входит кабель связи с ПК (USB кабель типа A-B) и диск с софтом.

Зарядка аккумуляторной батареи возможна без удаления ее из прибора (в комплекте поставки сетевой адаптер).


Рекомендуется закрепить оптоэлектронный блок с помощью фотометрической гайки (резьба на 1/4") на штативе. С помощью штатива можно добиться большего удобства и точности измерений.


Поверка (калибровка)

Поверка (калибровка) прибора осуществляется в соответствии с методикой поверки, утвержденной ВНИИОФИ.

Межповерочный интервал - 1 год.

Нормативные документы

ГОСТ 8.205-2014 ГСИ «Государственный специальный эталон единиц координат цвета и координат цветности».

Примечание: Продукция торговой марки ТКА постоянно совершенствуется. По этой причине технические характеристики прибора и возможности сопутствующего программного обеспечения могут быть изменены без предварительного уведомления.

Основные преимущества

Компактность и удобство в эксплуатации
Вывод информации на встроенный ЖКИ
Прямых отечественных аналогов нет
Определения значений в режиме реального времени
Программа для связи с ПК
Малое энергопотребление
Простота и удобство в эксплуатации
Фотометрическая гайка под штатив
Доступная цена
Вывод на USB-порт (виртуальный СОМ-порт)
Графическое отображение измеряемых и вычисляемых параметров на ПК
Для виализации области измеряемой плоскости можно использовать лазерную указку, которая включается в режиме HOLD (удержание данных на экране).


Соотношение длин волн в области видимого света

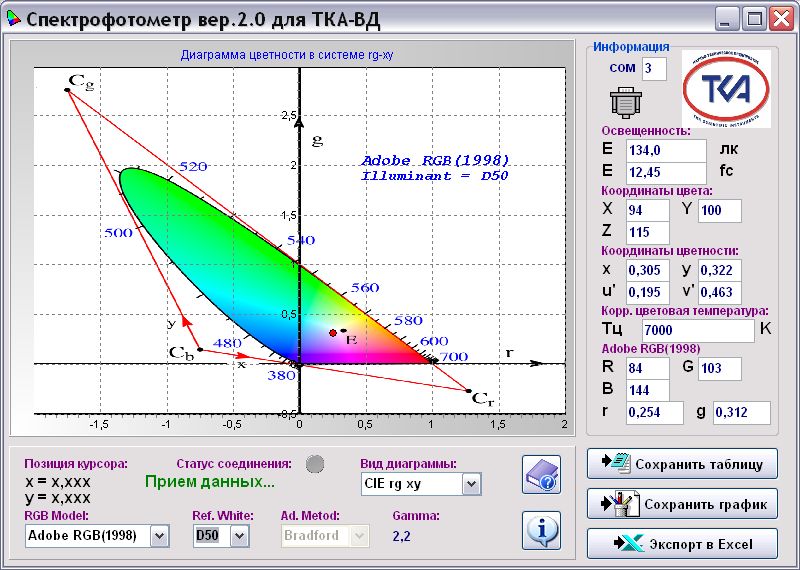

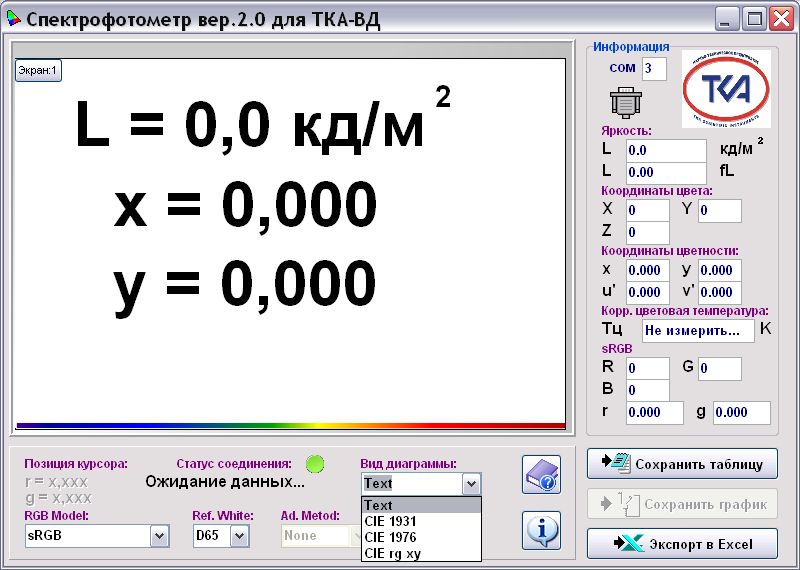

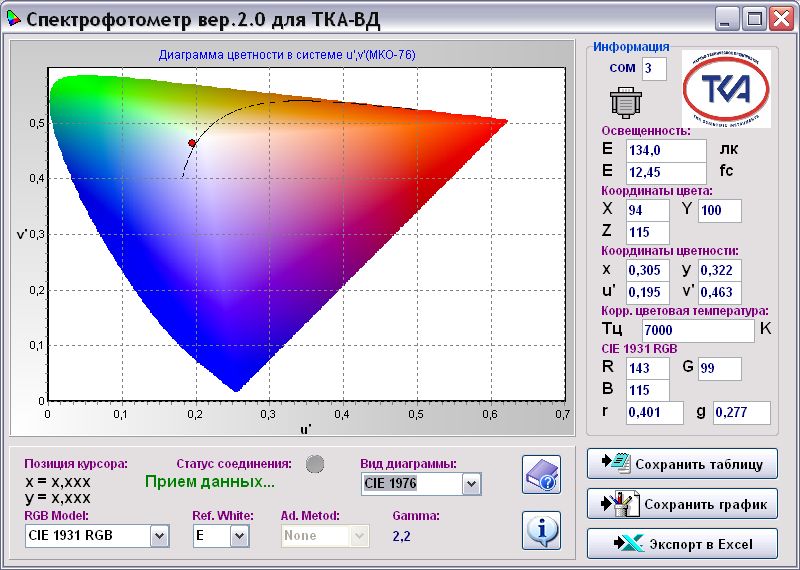

Вывод данных при работе прибора Спектроколориметр ТКА-ВД

Скачать Спектрофотометр вер. 2.0
Драйвера виртуального COM-порта
Установка USB драйвера (*.pdf)
